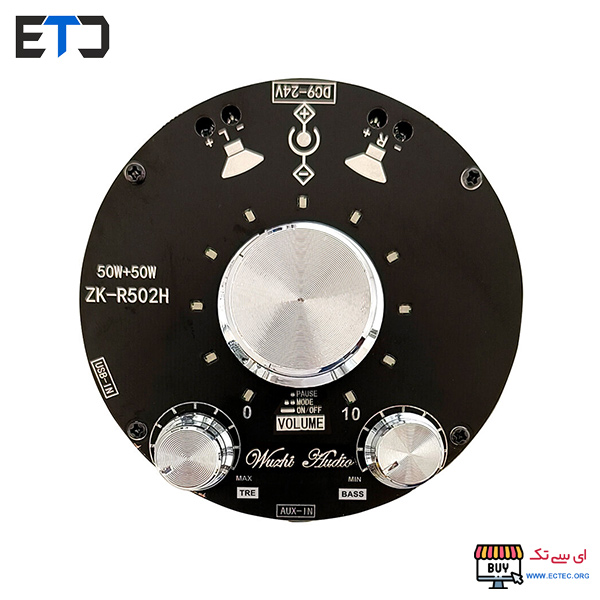

ماژول آمپلی فایر بلوتوثی 2X50W مدل ZK-R502H گرد

ماژول آمپلی فایر صوتی بلوتوث دار دو کاناله R502H با ولتاژ کاری 9 تا 24 ولت و جریان مصرفی حداقل 2 آمپر از سری ماژول های استریو 100 وات شرکت WUZHI بوده که دارای کلاس کاری بالا و راندمان بالای 90 درصد می باشد.عبارت H در آخر عنوان محصول نشانگر HI-FI بودن ماژول بوده که از تکنولوژی های محبوب سیستم های صوتی می باشد.

ماژول آمپلی فایر بلوتوثی 2X50W مدل ZK-R502H گرد

این ماژول آمپلی فایر صوتی بلوتوث دار دو کاناله دارای دو خروجی صدا بوده که می توان هر یک را به یک بلندگو وصل کرد تا از صدایی شفاف و مجزا لذت برد و به گوش دادن موسیقی پرداخت.

ولتاژ کاری این ماژول از 9 تا 24 ولت دی سی بوده که حداقل جریان مورد نیاز هم 2 آمپر می باشد.

خرید مشابه ماژول آمپلی فایر صوتی بلوتوث دار دو کاناله:

• ماژول آمپلی فایر استریو 600*2 وات TAS5630 با خروجی ساب

• آمپلی فایر XY-W50L استریو 100 وات HIFI با WIFI

• آمپلی فایر بلوتوثی دوبل 20W با ورودی TYPE-C و AUX مدل XY-KA15H

امپدانس بلندگوی قابل اتصال به ماژول آمپلی فایر بلوتوثی 2X50W مدل ZK-R502H گرد نیز از 4 تا 8 اهم بوده که بسته به ولتاژ و نوع بلندگو توان خروجی متفاوت خواهد بود.بهترین ولتاژ برای این ماژول ولتاژ 24 ولت دی سی می باشد البته باید دقت داشت که ولتاژ به آستانه نزدیک نشود.

ماژول آمپلی فایر بلوتوثی 2X50W مدل ZK-R502H گرد

توان کاری این ماژول آمپلی فایر بلوتوثی 2X50W مدل ZK-R502H گرد به صورت استریو 50 وات می باشد ولی به صورت مونو توانایی 100 وات را دارد،این ماژول دارای بلوتوث ورژن 5.1 می باشد،محافظت در برابر اضافه ولتاژ،محافظت در برابر پلاریته معکوس از نکات قابل توجه این ماژول می باشد.

نرخ سیگنال به نویز 102 دسی بل عددی فوق العاده برای سیستم های صوتی خانگی و کوچک بوده که این ماژول را در زمره ماژول های آمپلی فایر کاربردی قرار داده است.

کلاس های کاری ماژول آمپلی فایر:

یه موضوعی که اینجا قراره راجع بهش صحبت کنیم و مطمئنا بعدا هم در انتخاب آمپلی فایر مناسب بهتون کمک میکنه کلاس های آمپلی فایر هست پس در ادامه با ما همراه باشین.

این کلاس ها مربوط به کارکرد و نوع طراحی آمپلی فایر ها میشه و از جمله اونها می تونیم

به آمپلی فایرهای کلاس های A ، B ، C ، AB ، T ، D اشاره کنیم که در ادامه مطلب توضیح مختصری راجع به هرکدوم دادیم.

کلاس A :

ترانزیستورهای قدرت خروجی در این تقویت کننده ها همیشه درحالت فعال هستن و از صد درصد ظرفیت خودشون استفاده میکنن تا ولتاژ پیوسته ای رو در خروجی قرار بدن. پاسخ فرکانسی این آمپلی فایرها خطیه همچنین مصرف توانشون بالا،کاراییشون محدود و بازدهی اونها کم (حدودا 30 درصد) هست.

کلاس B :

در این مدل برای رفع مشکل کلاس A از دو ترانزیستور به همراه ساختار PUSH-PULL استفاده شده  یعنی نیم سیکل های مثبت توسط یه ترانزیستور و نیم سیکل های منفی توسط یه ترانزیستو دیگه تقویت میشه و هر ترانزیستور از نصف ظرفیت خودش استفاده میکنه و اینطوری در زمان کارکرد یه ترانزیستور، ترانزیستور دیگه فرصت خنک شدن داره.

ماژول آمپلی فایر بلوتوثی 2X50W مدل ZK-R502H گرد

این آمپلی فایرها دارای بازده بیشتری نسبت به کلاس  A (حدودا 50 درصد) هستن اما  به دلیل خاموش وروشن شدن دوتا ترانزیستور اعوجاجشون بالاست و کیفیت صدای پایینی دارن به همین دلیل کمتر از اون ها استفاده میشه.

کلاس AB :

این تقویت کننده ترکیب تقویت کننده های کلاس A و کلاس B هست ومعایب هر دو تقویت کننده در اون ها برطرف شده یعنی نه اعواج تقویت کننده های کلاس B رو دارن و نه مصرف توان تقویت کننده های کلاس A

کلاس C :

به غیر از تقویت کننده کلاس A ، B ، و AB ، تقویت کننده های کلاس C هم وجود دارن. این یک تقویت کننده ی سنتی متفاوت از کلاس های دیگه ی تقویت کننده هست. آمپلی فایر کلاس C در دو حالت عملکرد مختلف، تنظیم شده یا تنظیم نشده کار میکنه و بخش کوچکی از سیگنال ورودی رو تقویت می کنه.

راندمان تقویت کننده های کلاس C بسیار بیشتر از A، B و AB هست و حداکثر بازده 80% رو در عملیات های مربوط به مدارهای مخابراتی داره ولی برای مدارهای صوتی مناسب نیست.

کلاس D :

در این مدل از تقویت کننده ها ترانزیستورهای قدرت یا خروجی یا میتونن باز باشن یا بسته و مثل یک کلید عمل میکنن یا به عبارت دیگه این آمپلی فایرها ساختار سوئچینگ (استفاده از مدولاسیون عرض پالس یا PWM) دارن و به شرط طراحی خوب و اصولی،  بازده و کیفیت بالا و تولید گرمای پایینی دارن و جز آمپلی فایرهای خوب حساب میشن.

ماژول آمپلی فایر بلوتوثی 2X50W مدل ZK-R502H گرد

ساختار این تقویت کننده که ماژول آمپلی فایر تک کانال ماهم جز اون هست رو میتونین درشکل زیر ببینین.

کلاس T :

 آمپلی فایر T یه نوع خاص از تقویت کننده کلاس D (سوییچینگ)هست و یه آمپلی فایر دقیق و حرفه ای به حساب میاد.

مشخصات فنی ماژول آمپلی فایر بلوتوثی 2X50W مدل ZK-R502H گرد:

1. ولتاژ کاری 9 تا 24 ولت دی سی
2. جریان مصرفی حداقل 3 آمپر
3. توان خروجی 100 وات
4. خروجی استریو دو کاناله

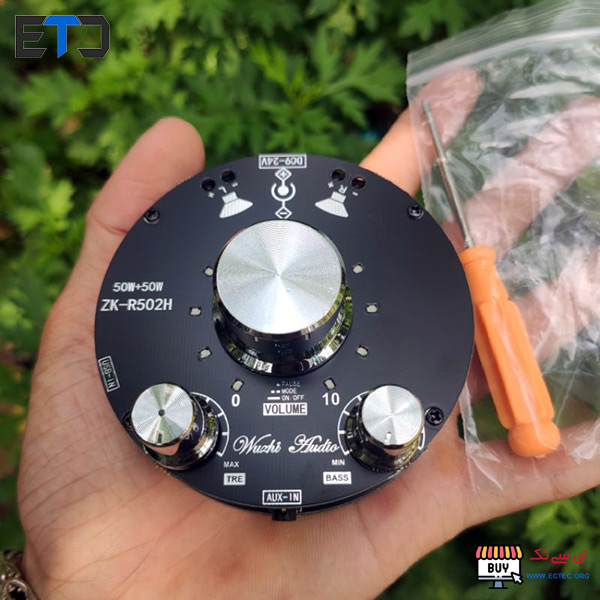

5. به همراه جعبه و پیچ گوشتی و پیچ و مهره
6. دارای سیم آداپتور به همراه محصول
7. امپدانس قابل اتصال 4 و 6 و 8 اهمی باند
8. ولتاژ توصیه شده 12 ولت
9. بلوتوث ورژن 5.1
10. ابعاد 81 در 81 در 34 میلی متر
11. حفاظت در برابر گرمای بیش از حد
12. حفاظت در برابر جریان کشی
13. حفاظت در برابر اضافه ولتاژ
14. ریکاوری خودکار ماژول
15. حفاظت در برابر اتصال کوتاه
16. وزن 130 گرمی

روش نگهداری و استفاده صحیح از ماژول آمپلی فایر بلوتوثی 2X50W مدل ZK-R502H گرد

مرحله ۱: ماژول را روی سطح صاف و خشک قرار دهید و از ولتاژ ورودی مناسب (9 تا 24 ولت) استفاده کنید.
مرحله ۲: بلندگوهای استریو را به خروجی‌های ماژول متصل کنید و مطمئن شوید امپدانس آن‌ها با ماژول سازگار باشد.
مرحله ۳: بلوتوث دستگاه پخش را با ماژول جفت کنید یا از ورودی AUX، USB یا U disk استفاده نمایید.
مرحله ۴: ولوم و تنظیمات صدا را از طریق پیچ چندمنظوره یا اپلیکیشن Wuzhi Audio تنظیم کنید و از صدای شفاف لذت ببرید.

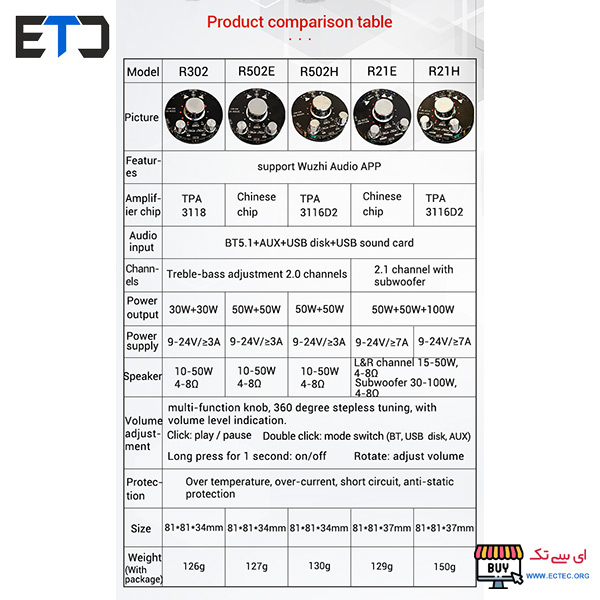

جدول مشخصات فنی

پرسش و پاسخ متداول کاربران درباره ماژول آمپلی فایر بلوتوثی 2X50W مدل ZK-R502H گرد

۱. این ماژول برای چه سیستم‌هایی مناسب است؟
برای سیستم‌های صوتی خانگی، بلندگوهای استریو و پروژه‌های DIY عالی است.

۲. ولتاژ کاری توصیه‌شده برای ماژول چقدر است؟
ولتاژ توصیه شده 12 ولت DC است.

۳. توان خروجی واقعی این ماژول چقدر است؟
استریو 50 وات برای هر کانال و مونو تا 100 وات.

۴. آیا می‌توان از این ماژول با بلندگوهای مختلف استفاده کرد؟
بله، با امپدانس 4 تا 8 اهم سازگار است.

۵. این ماژول از چه نسخه بلوتوثی پشتیبانی می‌کند؟
نسخه 5.1 با اتصال پایدار و کیفیت صدای HI-FI.

۶. ماژول در برابر چه مشکلاتی محافظت دارد؟
اضافه ولتاژ، جریان کشی، اتصال کوتاه و گرمای بیش از حد.

۷. آیا می‌توان صدای باس و تریبل را تنظیم کرد؟
بله، از طریق پیچ چندمنظوره یا اپلیکیشن Wuzhi Audio قابل تنظیم است.

۸. این ماژول قابلیت اتصال به چه ورودی‌هایی دارد؟
بلوتوث، AUX، USB و U disk.

۹. آیا این ماژول برای استفاده طولانی مدت مناسب است؟
بله، طراحی HI-FI و محافظت کامل باعث دوام بالا شده است.

۱۰. آیا نصب ماژول پیچیده است؟
خیر، با اتصال ساده بلندگو و ولتاژ مناسب، به راحتی قابل استفاده است.

ZK-R502H Bluetooth Audio Power Amplifier Board Module TPA3116D2 High-Low Bass 50Wx2 Stereo 2.0 Channel

Feature:

1. With treble and bass adjustment

2. High-end audio experience

3. Cool indicator light

4. Protection mechanism: over temperature, over current, short circuit, anti-static protection

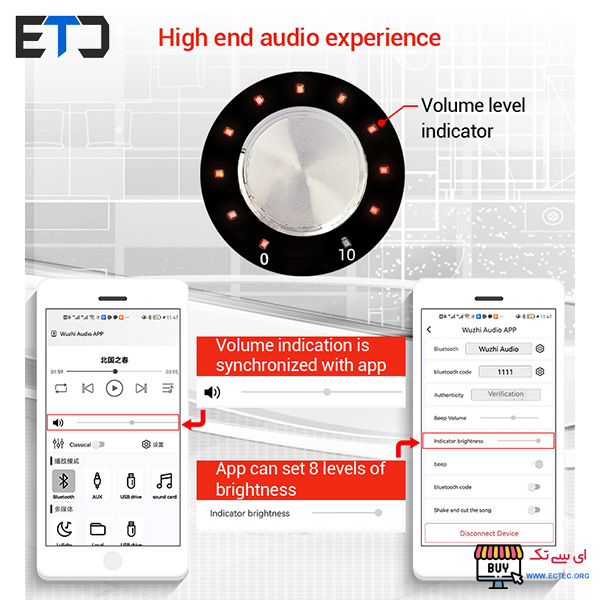

5. Features: Support Wuzhi Audio APP. Modify the bluetooth name, password settings, prompts Sound volume adjustment, on/off prompt sound, sleep aid, sound effect selection + custom sound effect, U disk playlist, volume indicator brightness adjustment.

ماژول آمپلی فایر بلوتوثی 2X50W مدل ZK-R502H گرد

Specification:

Model: ZK-R502H

Name: 2.0 channel 50WX2 stereo with high and low bass adjustment Bluetooth audio power amplifier

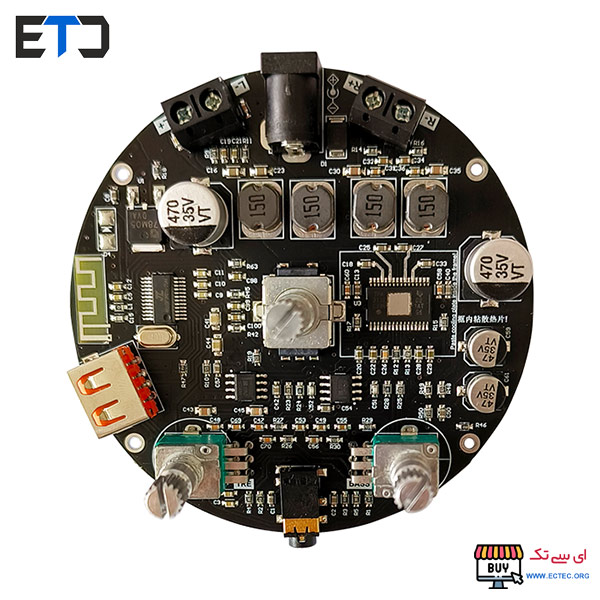

Power amplifier chip: TPA3116D2

Bluetooth version: 5.1

Audio input: Bluetooth+AUX+U disk+USB sound card

Audio output: left channel 50W + right channel 50W

Adapter power supply: DC9-24V, ≥3A (can not be connected to AC)

Adapter speaker: 10-50W, 4-8Ω

Volume adjustment:

multi-function knob, 360-degree stepless tuning, with volume level indication.

Click: Play/Pause

Double click: mode switch (Bluetooth U disk/AUX)

Press and hold for 1 second: turn on/off

Rotate: adjust the volume

ماژول آمپلی فایر بلوتوثی 2X50W مدل ZK-R502H گرد

Protection mechanism:

over temperature, over current, short circuit, anti-static protection

Features: Support Wuzhi Audio APP. Modify the bluetooth name, password settings, prompts

Sound volume adjustment, on/off prompt sound, sleep aid, sound effect selection + custom sound effect, U disk playlist, volume indicator brightness adjustment.

Product size:

81x81x34mm

Product weight:

net weight 81g, including packaging 130g

ماژول آمپلی فایر بلوتوثی 2X50W مدل ZK-R502H گرد

Package includes:

1 x ZK-R502H audio power amplifier board
