برد آمپلی فایر حرفه ای 2x50W+100W A045- آی سی اصلی TPA3116D2

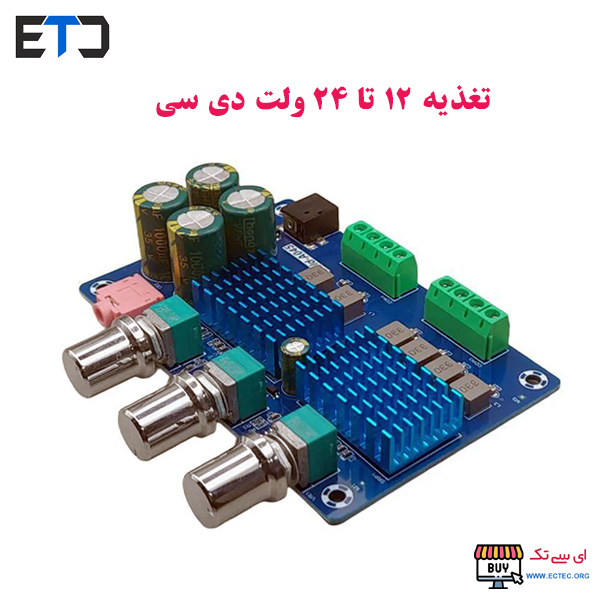

- ولتاژ ورودی:12 الی 24 ولت دی سی DC
- ولتاژ توصیه شده:12 تا 20 ولت دی سی
- جریان مورد نیاز:حداقل 3 آمپر
- کلیه قطعات اورجینال
- ساب ووفر 100 وات
- دو کانال 50 وات
- نرخ سیگنال به نویز 100 دسی بل
- ولوم ها:باس(صدای زیر)،حجم صدا و تریبل صدا

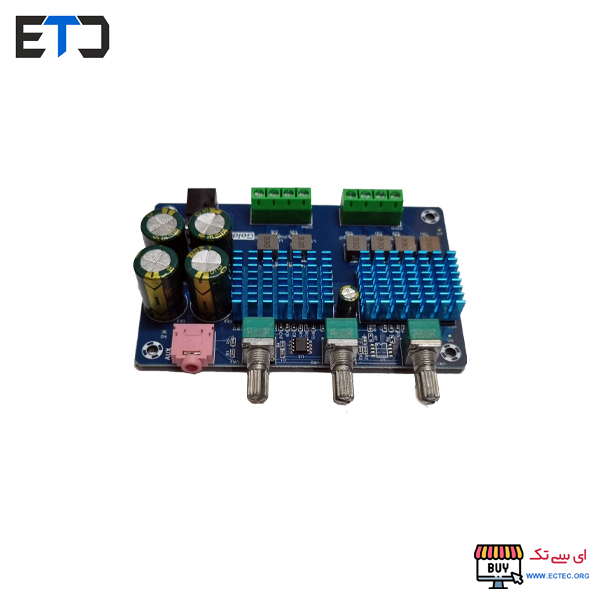

برد آمپلی فایر حرفه ای 2x50W+100W A045
ماژول آمپلی فایر 3 کانال GOLD حرفه ای مدل A045 یک تقویت کننده صوتی جذاب و قدرتمند برای مصارف حرفه ای و روزمره می باشد.ماژول آمپلی فایر 2x50W+100W ولوم دار یک ماژول آمپلی فایر کلاس D است که دارای دو خروجی 50 وات استریو و یک خروجی 100 وات ساب ووفر می باشد.
این ماژول دارای سه عدد ولوم تنظیم صدا برای کلی صدای خروجی، صدای ساب ووفر و صدای استریو می باشد.
ماژول A045 آمپلی فایری دو با توان خروجی 50 وات برای هر کانال است و همچنین یک خروجی ساب (Subwoofer) دارد که توان خروجی آن 100 وات است.
سوالات متداول FAQ
آیا آی سی استفاده شده روی این برد آمپلی فایر حرفه ای 2x50W+100W اورجینال می باشد؟
بله آی سی tda3116 کاملا اورجینال بوده و دارای توان واقعی می باشد.
تغذیه مناسب این ماژول چند ولت هست؟
این ماژول با ولتاژ دی سی 12 تا 24 ولت کار می کند.
آیا این آمپلی نیاز به المان اضافه دارد؟
خیر این ماژول کامل بوده و به راحای قابل استفاده می باشد.
برای استفاده از این ماژول آمپلی فایر 2x50W+100W ولوم دار با خروجی ساب 2.1 کانال شما باید منابع صوتی خود را (مثلاً رایانه، موبایل و غیره) به ورودیهای مختلف ماژول متصل کنید سپس خروجیهای ماژول را به بلندگوهای مورد نظر و همچنین به ساب ووفر متصل کنید.
این ماژول برای ساخت سیستم صوتی خانگی، سیستم صوتی خودرو، سیستم صوتی صنعتی و سایر کاربردهای صوتی مناسب می باشد.
نحوه نصب برد آمپلی فایر حرفه ای 2x50W+100W A045:
برای نصب این ماژول ابتدا باید آن را به منبع تغذیه 12-24 ولت DC متصل کنید.سپس می توانید خروجی های ماژول را به بلندگوهای خود متصل کنید.این ماژول یکی از کامل ترین بردهای تقویت کننده صوتی است که به دلیل ولتاژ ورودی 12 تا 24 ولت دی سی، علاوه بر سیستم صوتی خانگی، در ساخت سیستم صوتی خودرو نیز کاربرد دارد.
خروجی این ماژول آمپلی فایر در دو حالت استریو و ساب است که توان هر کدام از کانال های راست و چپ به 50 وات و کانال ساب به 100 وات میرسد.
این آمپلی فایر برد آمپلی فایر 200W ولوم دار با خروجی ساب 2.1 کانال مجهز به یک آی سی کلاس D هست که از ویژگی های خوب اون،مصرف توان بسیار کم و راندمان بالا می باشد.

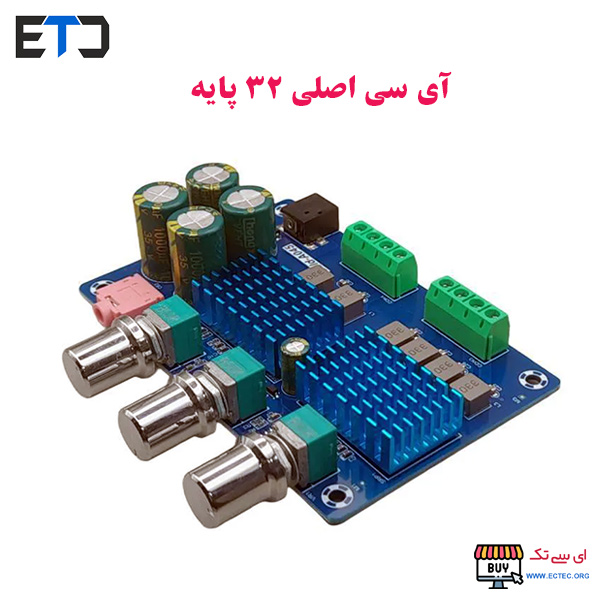

ماژول آمپلی فایر GOLD-A45 دارای آی سی 32 پایه با خروجی ساب 2.1 کانال یک ماژول صوتی است که برای تقویت و تقسیم صدا در سیستمهای صوتی استفاده میشود. این ماژول دارای قدرت خروجی 2×50 وات برای کانالهای اصلی و 100 وات برای کانال ساب و همچنین دارای ولوم کنترل صدا است.
این ماژول قابلیت تقویت و تقسیم صدا را برای دو کانال اصلی (2×50 وات) و یک کانال ساب (100 وات) فراهم میکند. کانالهای اصلی میتوانند به بلندگوهای استریو متصل شوند و کانال ساب میتواند به یک بلندگو سابووفر متصل شود.
این ماژول قابلیت تنظیم ولوم صدا را همچنین دارد که به شما امکان کنترل صدا را میدهد.
ماژول آمپلی فایر 2x50W+100W ولوم دار XH-M139 با خروجی ساب 2.1 کانال یک ماژول تقویت کننده صدا است که قابلیت تقویت صدای دو کانال اصلی به توان 50 وات بر هر کانال و یک خروجی سابووفر با توان 100 وات را دارا میباشد. همچنین دارای کنترل ولوم (Volume Control) است.
برای این ماژول، به طور کلی نیاز به تغذیه دو کانال 12 ولت است.همچنین، توان تغذیه نیز بستگی به میزان توان خروجی آمپلیفایر دارد. در مورد ماژولی که شما ذکر کردهاید، توان خروجی 50 وات برای هر کانال و 100 وات برای خروجی ساب است.
تذکر مهم:
– همیشه مطمئن شوید که ولتاژ و جریان ورودی با مشخصات ماژول هماهنگ باشد تا از خرابی دستگاهها جلوگیری شود.
– پایههای ماژول بر اساس نوشتههای روی برد و همچنین دیتاشیت مربوط به ماژول، باید به درستی اتصال داده شوند.
این برد آمپلی فایر حرفه ای 2x50W+100W A045 دارای کلاس کاری بالا،آی سی اصلی شرکت تگزاس و نحوه استفاده آسان بوده که همگی سبب ایده آل شدن این ماژول برای کارکرد می باشد.
تاثیر امپدانس بلندگو و هرآنچه که باید در این مورد رعایت کنید
امپدانس بلندگو یکی از مهمترین ویژگیهای بلندگو است که باید در هنگام خرید یا طراحی سیستم صوتی به آن توجه کنید. در این مقاله به مفاهیم امپدانس بلندگو، نحوه انتخاب بلندگو با توجه به امپدانس، اثر امپدانس بر کیفیت صدا و راهکارهایی برای حفظ کیفیت صدا در صورت تغییر امپدانس پرداخته خواهد شد.
مفهوم امپدانس بلندگو در ماژول برد آمپلی فایر حرفه ای 2x50W+100W A045
امپدانس بلندگو مقاومتی است که بلندگو به سیگنال ورودی اعمال میکند. این مقاومت از واحد اهم بیان میشود و در بلندگوهای مختلف ممکن است با مقادیر مختلفی مانند ۴، ۸، ۱۶ یا ۳۲ اهم بیان شود. امپدانس بلندگو بیانگر میزان جریانی است که بلندگو به سیگنال ورودی نیاز دارد تا صدای مورد نظر را تولید کند.
برد آمپلی فایر حرفه ای 2x50W+100W A045 با خروجی ساب 2.1 کانال دارای تراشه TPA3116D2 و تراشه NE5532 در نقش تقویت کننده و درایور، هسته اصلی ماژول را تشکیل میدهند که در نهایت منجر به صدایی با کیفیت و تمیز در خروجی میشوند.ماژول صدای استریو را از دو طریق جک مادگی AUX و کانکتور سه پین دریافت میکند.
به علاوه این ماژول آمپلی فایر 2x50W+100W ولوم دار میتواند یک بلندگو 4 تا 8 اهمی را به خوبی راه اندازی کند.
مشخصات ماژول برد آمپلی فایر حرفه ای 2x50W+100W A045:
- چیپ تقویت کننده TPA3116D2
- چیپ درایور NE5532
- آی سی اصلی TPA3116D2
- ولتاژ ورودی:12 الی 24 ولت دی سی DC
- ولتاژ توصیه شده:12 تا 20 ولت دی سی
- جریان مورد نیاز:حداقل 3 آمپر
- کلیه قطعات اورجینال
- ساب ووفر 100 وات
- دو کانال 50 وات
- نرخ سیگنال به نویز 100 دسی بل
- ولوم ها:باس(صدای زیر)،حجم صدا و تریبل صدا
- ابعاد برد: 100 در 70 در 30 میلی متر
- دارای سرولوم و ورودی AUX
- کیفیت صدای عالی
GOLD-A045 TPA3116D2 2x50W+100W 2.1 Channel Digital Subwoofer Power Amplifier Board TPA3116*2 DC12-24V
Features:
Adopts two high quality TPA3116D2 digital amplifier chips.
Sound quality is very good, high efficiency and amplifying power.
50W*2+100W 2.1 channels(left/right channel and subwoofer channel), high efficiency and low-heat.
Powered by DC 12-24V, wide input voltage.
User can adjust the volume by themselves easily.
Applicable speaker impedance: 4-8 ohm.
Just connect the power supply and loudspeaker box, enjoy the pure digital music!
Notice:
Specifications:
Supply Voltage: DC 12-24V
Model:GOLD-A045
Chip: TPA3116*2
Channel Type: 3 Channels(Left Channel, Right Channel, Subwoofer)
Output Power: 50W*2 + 100W
Output Match: 4-8 ohm
Audio Output: Terminals
Frequency Response Range: 14-100KHz
SNR: 100dB
Switching Frequency: 1.2MHz
PCB Board Size: 100 * 70 * 30mm / 3.94 * 2.75 * 1.18in (L * W * H)
Weight: 113g / 3.98oz
Package Size: 13.5 * 11 * 5cm / 5.31 * 4.33 * 1.97in (L * W * H)
